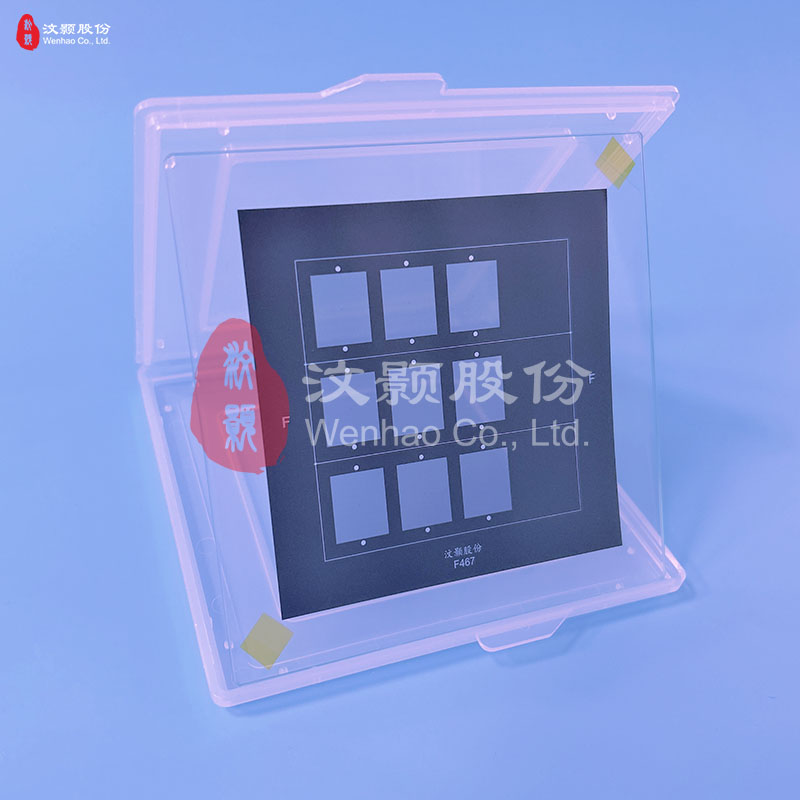

想必大家都有所了解，光刻機對芯片制造的重要性，而光掩膜版又稱光罩，光掩膜等；

光掩膜版是由制造商通過光刻制版工藝將電路圖刻制于基板上制作而成，主要作用體現為利用已設計好的圖案，通過透光與非透光方式進行電路圖形復制，從而實現芯片的批量生產。

其中，光掩膜版中包含集成電路的圖案，隨著晶體管變得越來越小，光掩膜的制造變得越來越復雜，以便將圖案精確地轉移到硅晶片上。

此外，光掩膜版應用也十分廣泛，在涉及光刻工藝的領域都需要使用光掩膜版，主要用于集成電路（IC）、平板顯示器（FPD）、印刷電路板（PCB）等領域；

以下是光掩膜基版在光刻中的主要作用：

圖形轉移： 光掩膜基版承載了設計好的電路圖案，這些圖案通過光刻技術被準確地轉移到光刻膠上，然后進一步刻蝕到半導體襯底材料（如硅）上，形成所需的微小結構。這個過程類似于傳統照相機的“底片”，將設計圖案從掩膜版“印”到硅片上。

高精度和復雜性： 隨著晶體管尺寸的不斷縮小，光掩膜版的制造變得越來越復雜，以確保能夠將圖案精確地轉移到硅晶片上。特別是在半導體領域，對于掩膜版的最小線寬、CD精度（Critical Dimension，即關鍵尺寸精度）和位置精度有極高的要求。

材料的選擇： 光掩膜基板通常由高純度、低反射率和低熱膨脹系數的材料制成，如石英玻璃，因為這些材料具有良好的光學特性，能夠提供穩定的性能和長期的使用壽命。石英掩膜版因其光學透過率高和熱膨脹系數低的特點，尤其適用于高精度的應用。

工藝流程： 制作光掩膜版的過程包括多個步驟，如CAM圖檔處理、光阻涂布、激光光刻、顯影、蝕刻、脫膜等，其中光刻是核心環節。在光刻過程中，掩膜版上的設計圖案通過光刻機曝光到光刻膠上，然后通過后續的蝕刻步驟來實現圖形的轉移。

技術挑戰： 隨著技術的發展，掩膜版的制造面臨技術瓶頸，如需要更高的精度和可靠性，以及設備更新換代的需求。此外，知識產權保護也是行業關注的問題，防止技術被盜用或侵權。

光掩膜基版在光刻中的作用是確保微電子制造過程中圖形的精確復制和高質量的芯片生產，是現代半導體工業不可或缺的一部分。
