微流控芯片的熱壓鍵合是一種重要的制造工藝，它涉及到一系列的技術參數和操作要求，以確保芯片的質量和性能。以下是關于微流控芯片熱壓鍵合的一些關鍵要求：

溫度控制

熱壓鍵合過程中，溫度是一個至關重要的參數。溫度過高可能會導致芯片內部微結構的塌陷或形變過大，而溫度過低則可能無法實現有效的鍵合。熱壓鍵合的溫度通常設置在70-90℃之間，優選的溫度為85℃。這個溫度范圍適用于大多數熱塑性聚合物材料，如PMMA（聚甲基丙烯酸甲酯），在這種溫度下，材料會變得足夠柔軟以便于塑形，但又不會完全失去其形狀記憶能力。

壓力控制

壓力的控制同樣關鍵，它直接影響到鍵合的質量和芯片的穩定性。一般來說，鍵合壓力應控制在1.0-1.1Bar之間，優選的壓力為1.0Bar。此外，壓力的施加應該是均勻的，以避免因壓力不均導致的芯片內部微結構的損壞。為了實現這一點，可以使用柔性膨脹體（如氣囊）來施加壓力，這種方法可以補償芯片翹曲以及厚度不均勻帶來的鍵合受力不均勻。

時間控制

熱壓鍵合的時間也是一個重要的工藝參數。時間過短可能導致鍵合不完全，而時間過長可能會引起材料的過度變形。根據專利描述，熱壓鍵合的時間通常設定在15-18分鐘，優選的時間為15分鐘。這段時間足以讓聚合物材料在適當?shù)臏囟群蛪毫ο峦瓿涉I合過程。

材料選擇

微流控芯片的材料選擇對于熱壓鍵合的成功至關重要。不同的聚合物材料具有不同的流變特性，因此需要根據所選材料的特性來調整溫度、壓力等工藝參數。例如，PMMA的熱壓成形特征溫度約為96℃，在這個溫度下，PMMA由剛性狀態變成彈性狀態，有利于快速復制微結構。

設備要求

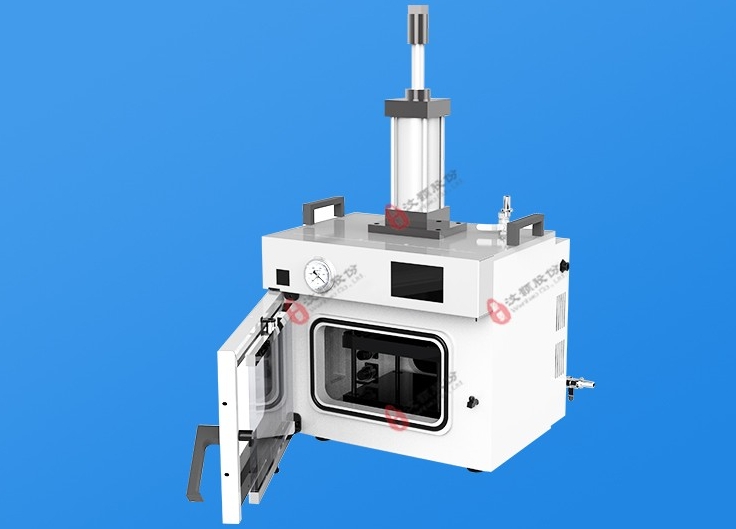

熱壓鍵合設備的精度和可靠性對于保證鍵合質量至關重要。設備應該能夠精確控制溫度和壓力，并且能夠?qū)崟r(shí)記錄這些參數的實際數據。例如，汶顥真空熱壓鍵合機就能夠?qū)囟群蛪毫M(jìn)行精確控制，其溫度控制重復精度為±1，壓力控制精度為±10KN(0.1%)。

工藝參數優化

為了獲得最佳的鍵合效果，需要對工藝參數進行優化。這包括確定最佳的熱壓成形溫度、壓力和時間。例如，通過實驗確定PMMA在熱壓成形特征溫度下熱壓時的壓力和時間，可以得到理想的微通道結構。

綜上所述，微流控芯片的熱壓鍵合要求涉及到了溫度、壓力、時間等多個方面的精確控制，以及對材料特性和設備性能的合理選擇和優化。這些要求共同確保了芯片的高質量和高性能。
