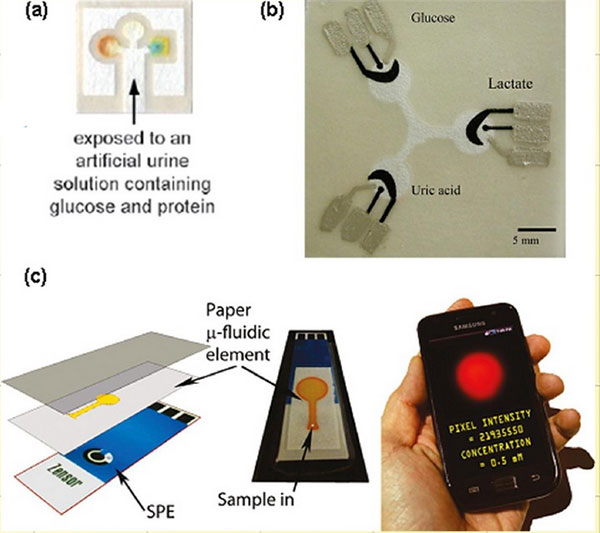

紙芯片微流控或微流控紙基分析設備簡稱紙芯片，是微流控芯片中的最新發展領域。紙芯片是以紙代替?zhèn)鹘y(tǒng)的玻璃、石英、高聚物等材料，在紙的表面加工出具有一定結構的微流體通道的微型分析器件，結合了微流控技術和紙的優點。與傳統的微流控芯片相比，紙芯片具有以下優勢：

1、紙來源豐富，可進行批量生產；

2、不需要外接泵，紙的主要成分是纖維素，流體在紙上通過毛細作用流動；

3、試樣消耗量更低；

4、檢測背景低，有利于光度法檢測；

5、生物兼容性好，可通過化學修飾改變紙的性質；

6、一次性便攜式分析，操作簡單，甚至不需要專業的操作人員；

紙芯片制作方法分類

 紙芯片制作通常是采用能固化的疏水性材料形成通道來限制和引導流體，這些材料包括蠟、PDMS、SU-8、聚苯乙烯、AKD、聚甲基丙烯酸甲酰胺等。方法有光刻、手繪、打印等。也有的采用等離子體、激光等對紙質材料處理后形成特殊的疏水通道。

    為使紙上流體成為相對密封的體系，除外加密封罩外也可采用熱壓機塑封機，以雙層透明膜把芯片塑封起來?；诖蛴C(jī)的紙芯片制備方法易于與前端設計步驟銜接，操作簡單，并能方便地利用最新的打印工藝打印包括電極部分在內的芯片。以下主要講解噴蠟打印機制作紙芯片。

    打印發制作紙芯片流程：紙芯片設計——》層析紙打印——》烘烤、滲透——》電極絲網印刷

    紙芯片上的驅動和控制

目前，紙芯片上的流體控制還是其設計和應用的瓶頸之一。通常，采用具有良好可濕性的紙材料，在無需加動力的情況下，樣品溶液即可因?yàn)榧埖拿?xì)作用而流到檢測區域，但是當流體通道較長或者較復雜時，采用上述被動的方式就較難控制，或所需時間延長，導致液體過分蒸發，所以，在某些情況下需要對流體驅動和控制更主動和有力的手段。驅動方法除利用紙自身的毛細吸附力外，還有利用聲波、離心機。注射器推動等。

 控制手段除設計閥門、開關外，還有采用激光控制開關、通過包被不同化合物改變流體傳輸性能等。

微流控紙芯片發展

 目前，紙芯片制作和應用領域中還有諸多課題有待研究：如何把紙芯片與其他材料相結合，增強其機械強度；如何保證引入、富集樣品，而不滲漏、蒸發、流失；如何保證一個相對封閉的空間，避免外界環境干擾；如何對紙芯片上流體進行精確控制、驅動及其機理；如何提高紙芯片檢測的重要性；如何將紙芯片與檢測儀器巧妙集成、整合，拓展其功能；另外還有如樣品的殘留、部分疏水試劑形成的限制性通道難以耐受樣品或者低表面張力、檢測限進一步提高等。

 通過不斷提高和優化，紙芯片很容易實現規?；慨a(chǎn)，這種裝置成本低，樣品消耗量少，攜帶方便，能使檢測更簡便、快速、經濟、實用。其用途廣泛，可用于醫藥衛生，食品安全，環境監測等領域的實時現場檢測，有良好的發展前景。
