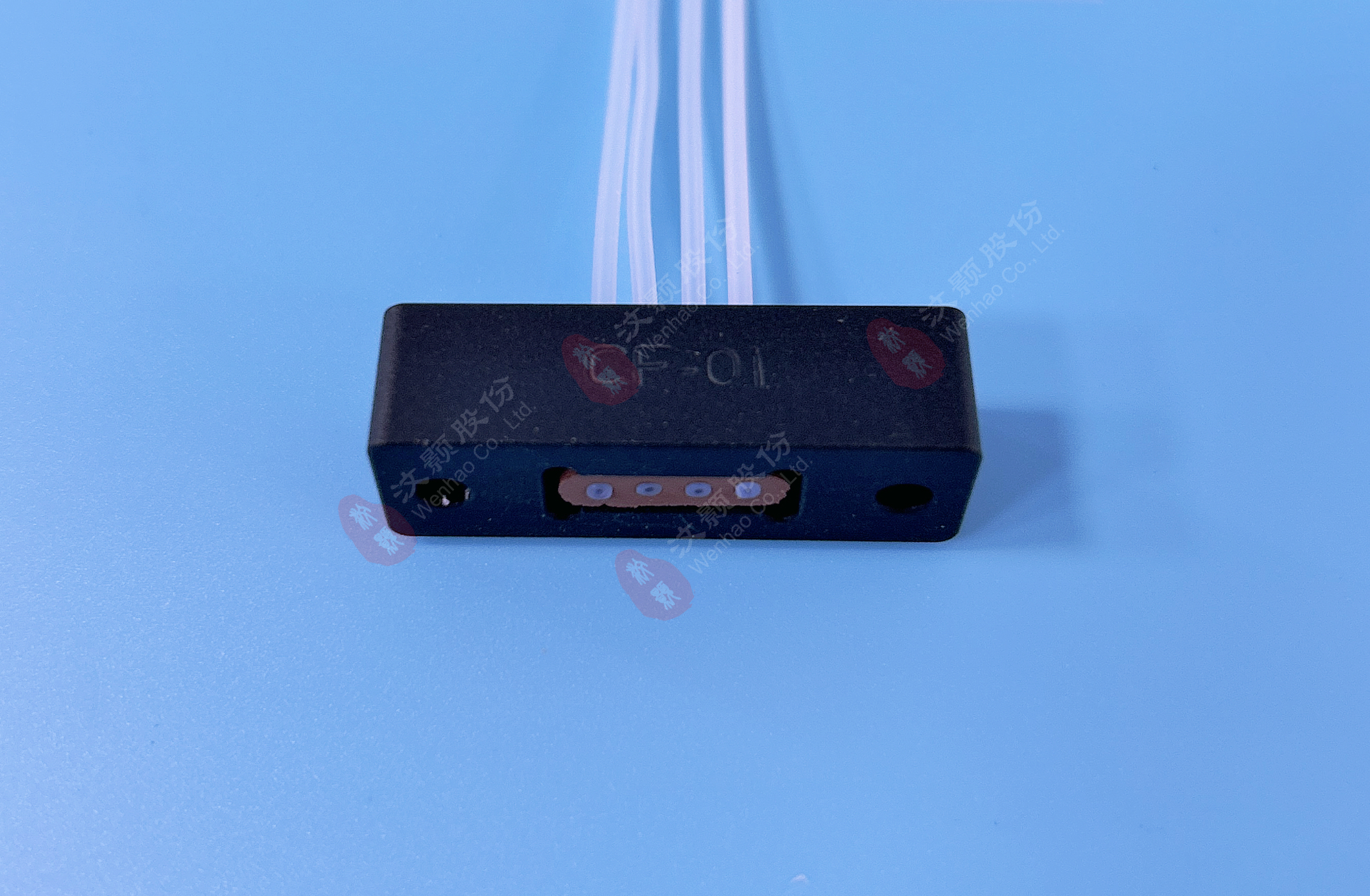

WH-CF-01 標準芯片橫款夾具
- 型號WH-CF-01
標準夾具提供了一種和標準尺寸的微流控芯片快速、可靠的連接方式，我公司生產的標準夾具，通過改變螺桿長度，能夠配合一系列的標準芯片使用。標準芯片厚度為4.0mm，寬度為15.0mm，長度范圍為15.0到120.0mm。客戶可以訂購標準芯片或者定制芯片，配合標準夾具使用，從而完成一系列微流控單元操作，包括微液滴形成，多層液滴形成，溶液混合等等。
WH-CF-01 標準芯片橫款夾具
標準夾具提供了一種和標準尺寸的微流控芯片快速、可靠的連接方式，我公司生產的標準夾具，通過改變螺桿長度，能夠配合一系列的標準芯片使用。標準芯片厚度為4.0mm，寬度為15.0mm，長度范圍為15.0到120.0mm。客戶可以訂購標準芯片或者定制芯片，配合標準夾具使用，從而完成一系列微流控單元操作，包括微液滴形成，多層液滴形成，溶液混合等等。
標準芯片橫款夾具使用優勢
u 體積小，質量輕，便攜性強；
u 化學穩定性強，抗腐蝕；
u 配合小尺寸芯片使用，成本低；
u 溫度和壓力耐受范圍廣；
u 死體積小；
u 可配合光學檢測系統，便于實驗觀察。
規格
規格 | 說明 |
進液口 | 4個 |
出液口 | 4個 |
芯片厚度 | 4.0mm |
芯片寬度 | 15.0mm |
芯片長度 | 15.0mm-120.0mm |
連接管尺寸 | 外徑1.6mm |
連接管材料 | PTFE |
流速耐受范圍 | 0-0.25m/s |
壓力耐受范圍 | 30.0bar |
溫度耐受范圍 | -15.0-150.0℃ |
死體積 | <0.3μL每個管路 |
裝配過程
1.將PTFE管插入彈墊中，PTFE管頭距彈墊出口處約1mm，然后將插好管子的彈墊放置在上、下兩片夾具對應的位置上。

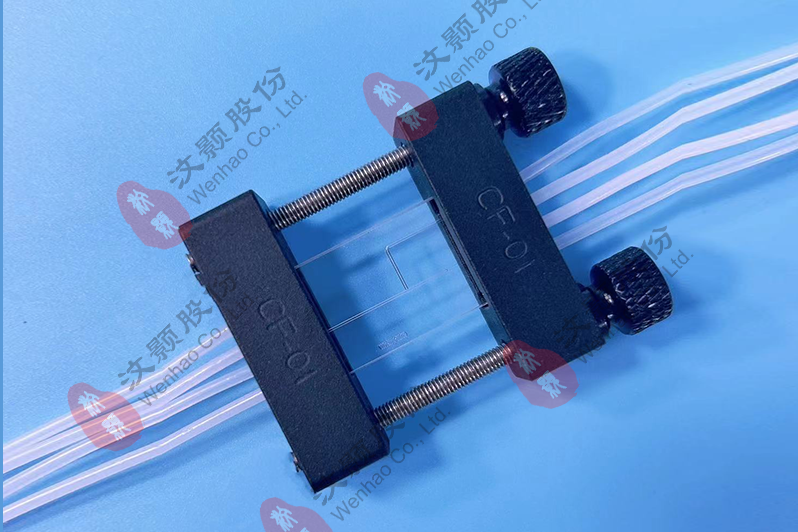

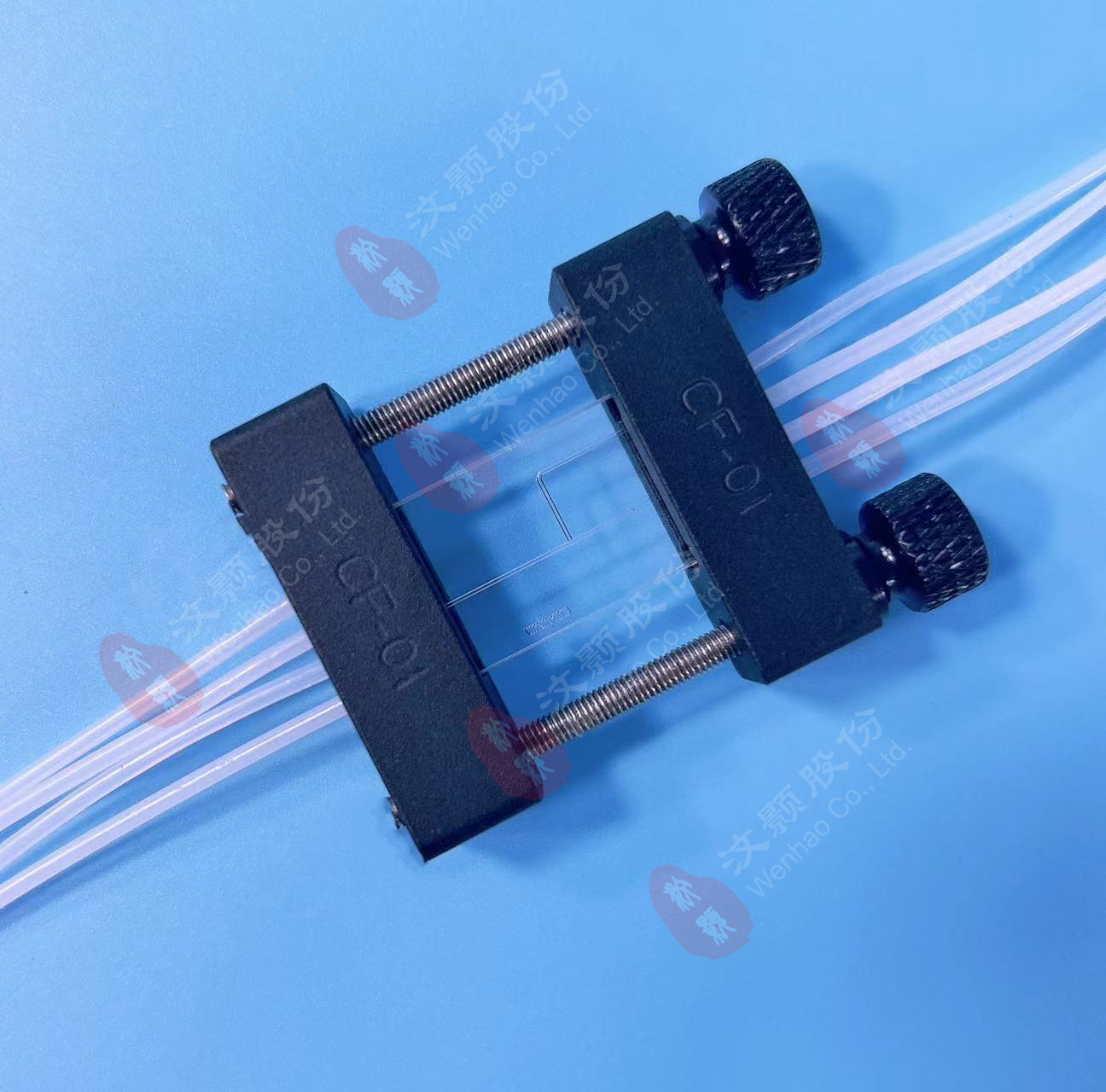

2.將標準芯片放置在兩片夾具之間，裝配側面兩個定位螺桿，尾部擰上螺帽，并調整芯片位置，最后用手擰緊螺桿，夾具組裝完成。
*注：以上圖片僅為示意圖，以實物為準。
標準配件表
組件名稱 | 數量 | 圖片 | 組件名稱 | 數量 | 圖片 |
夾具體 | 2套 |  | 彈墊 | 4片 |  |

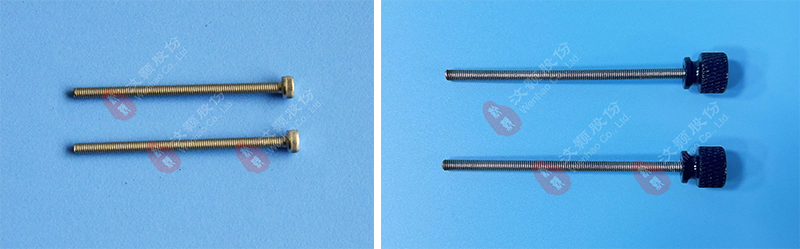

M3*60 螺桿 | 4根 |
| M3*90 螺桿 | 2根 |  |
M3 螺母 | 4個 |  | PTFE管子 (Φ1.6*Φ0.6) | 4米 |  |
M3內六角扳手 | 1只 |  |
使用注意事項：
1) 用手擰緊螺桿時，請兩邊交替擰緊，防止夾碎芯片；
2) 實驗前驗證夾具是否漏液，如漏液，壓緊密封墊，繼續交替擰緊側面螺桿，調整至不漏液為止；
3) 芯片使用完成后，請將側面的螺桿松開，防止芯片因為長期的應力作用剝落；
4) 因產品配件較小，當心配件遺失，如缺少任何部件，請與我司客服聯系購買。
