WH-CPS-06 6通道連續注射灌流系統 -
WH-CPS-06 6通道連續注射灌流系統
- 型號WH-CPS-06
- 模式連續注射灌流泵，立式微量注射泵,循環進樣泵細胞灌流系統
立式微量循環灌流進樣泵可獨立控制6通道，最大行程60mm,適用注射器范圍1~10ml,最大線推力20kgf，線速度范圍4.68μm/min-133mm/min(流量=線速度×注射器內截面積)
1、簡介
產品類別：循環進樣泵細胞灌流系統，立式注射泵，微量進樣泵，微量注射泵。
循環進樣泵/細胞灌流系統可用于模擬生理條件下的細胞培養，通常在生物芯片或者細胞流動室上操作。
連續注射灌流系統（立式連續微量注射泵）是灌注/抽取型微流體進樣設備，包括三款標準產品：
一組：WH-CPS-02 連續注射灌流系統（配備2路注射器）；
二組：WH-CPS-04 連續注射灌流系統（配備4路注射器）；
三組：WH-CPS-06 連續注射灌流系統（配備6路注射器）。
汶顥股份提供更多通道定制服務，如8，10，12個等微流體進樣設備！
連續注射灌流系統（WH-CPS-06）是汶顥股份自主研發的高精度流體控制設備，該系統具有精密、穩定、抗干擾能力強等特點，可以廣泛應用于微流體驅動控制等相關領域。
該設備含有6組推進模塊，每組的切換閥只需外接簡單管路，即可實現3個連續通道進行不間斷注射液體，并且每一組推進模塊均可以不同的速度注射或抽取液體。使用方便，操作簡單，可在開機主界面中完成流體控制的參數設置、修改和查看，參數輸入過程中可直接從列表中選取注射器的型號與內徑，也可手動輸入，然后再輸入其他參數（流量、流速、時間、輸液類型等）即可，工作過程中可隨時暫停任務，且可重新設置各項參數并立即執行。
2、技術參數
工作模式：注液、吸液、先注再吸、先吸再注、連續模式
通道數量：6
最大行程：60mm
注射器規格：1mL－10 mL
行程分辨率：0.078um
每微步注射量：0.428 uL（10 mL注射器）
線速度范圍：4.68um/min－133mm/min
最大線性推力：20kgf
控制精度：≤±0.5%（行程≥最大行程的 30%時）
設置方式：全觸屏設置
顯示方式：5寸彩色液晶屏，同屏幕顯示多組通道相關參數
重量：15kg
工作電壓：220V/50HZ
外形尺寸：410（L）×270（W）×365（H）mm
工作環境：溫度 0℃－40 ℃，相對濕度＜80%
3、功能特點
3.1 通道設置
每個通道可分別進行參數設置，也可統一進行“快進”、“快退”、“開始”、“暫停”等操作。
3.2 注射器型號確定
每個通道可放置不同品牌、不同規格的注射器（頭部1/4-28UNF外牙，尾部M3內牙）：1）從廠商品牌列表中查找；2）自定義輸入注射器的型號與內徑值。
3.3 目標參數輸入
目標參數：液量、流速、時間。選擇輸入任意兩個參數，另一個參數系統直接得出。
4.圖形界面特點
1）注射器規格庫的顯示，可以根據需要選擇相應的類型；
2）各通道當前的運行模式、狀態，及各通道之間的延時情況；
3）各通道實時單獨操控與所有通道的統一操控。
5.特征圖解

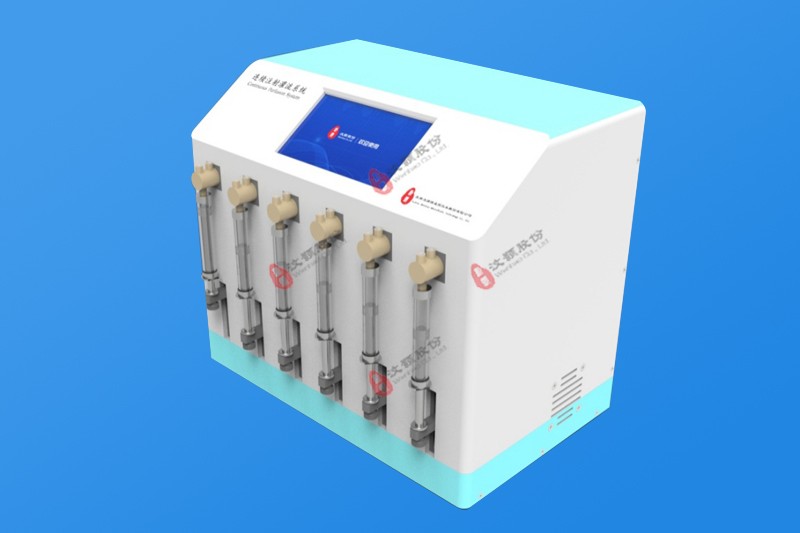

圖1：1）操作顯示屏；2）切換閥；3）氣密進樣器；4）推桿；5）緊固旋鈕；
圖2：屏幕中的注射通道默認從左到右對應第一至第六通道。
6.管路連接

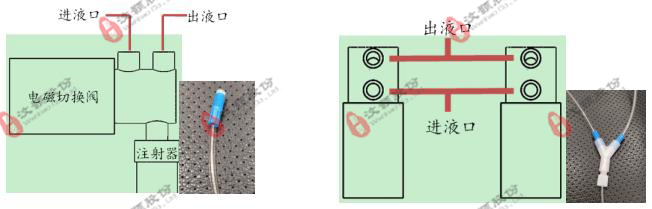

（1）單獨運行模式示意圖：（2）連續運行模式示意圖：

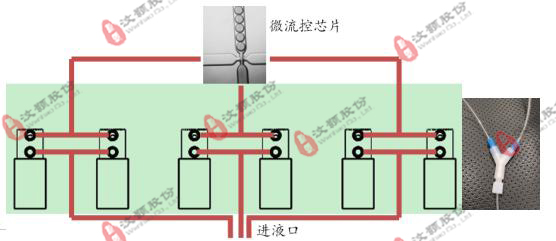

（3）連續模式下連接微流控芯片示意圖：
連續注射灌流系統（6通道）準確性測試報告：
設定流速 | 測試數據 | 流道# | |||||
1# | 2# | 3# | 4# | 5# | 6# | ||
10ul/min | 初始質量（g） | 6.7073 | 21.9903 | 6.9674 | 7.057 | 6.8451 | 20.2418 |
結束質量（g） | 6.5046 | 21.7914 | 6.8673 | 6.9557 | 6.648 | 20.039 | |
總液量（ul） | 202.70 | 198.90 | 100.10 | 101.30 | 197.10 | 202.80 | |
測試時間（min） | 20.00 | 20.00 | 10.00 | 10.00 | 20.00 | 20.00 | |
測試流速（ul/min） | 10.14 | 9.95 | 10.01 | 10.13 | 9.86 | 10.14 | |
相對偏差 | 1.35% | 0.55% | 0.10% | 1.30% | 1.45% | 1.40% | |
30ul/min | 初始質量（g） | 7.6412 | 21.816 | 6.772 | 21.075 | 7.1387 | 7.4354 |
結束質量（g） | 7.3413 | 21.5197 | 6.4675 | 20.78 | 6.8335 | 7.1387 | |
總液量（ul） | 299.90 | 296.30 | 304.50 | 295.00 | 305.20 | 296.70 | |
測試時間（min） | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | |
測試流速（ul/min） | 29.99 | 29.63 | 30.45 | 29.50 | 30.52 | 29.67 | |
相對偏差 | 0.03% | 1.23% | 1.50% | 1.67% | 1.73% | 1.10% | |
50ul/min | 初始質量（g） | 7.6997 | 8.1878 | 6.9045 | 16.7758 | 7.9417 | 20.6507 |
結束質量（g） | 7.204 | 7.6975 | 6.3945 | 16.2828 | 7.4326 | 20.1605 | |
總液量（ul） | 495.70 | 490.30 | 510.00 | 493.00 | 509.10 | 490.20 | |
測試時間（min） | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | |
測試流速（ul/min） | 49.57 | 49.03 | 51.00 | 49.30 | 50.91 | 49.02 | |
相對偏差 | 0.86% | 1.94% | 2.00% | 1.40% | 1.82% | 1.96% | |
100ul/min | 初始質量（g） | 7.518 | 17.3643 | 8.024 | 17.7772 | 8.9547 | 21.6644 |
結束質量（g） | 6.5033 | 16.3777 | 7.0165 | 16.7756 | 7.96 | 20.6448 | |
總液量（ul） | 1014.70 | 986.60 | 1007.50 | 1001.60 | 994.70 | 1019.60 | |
測試時間（min） | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | |
測試流速（ul/min） | 101.47 | 98.66 | 100.75 | 100.16 | 99.47 | 101.96 | |
相對偏差 | 1.47% | 1.34% | 0.75% | 0.16% | 0.53% | 1.96% | |
300ul/min | 初始質量（g） | 10.5844 | 20.361 | 9.4698 | 20.7752 | 9.5608 | 9.5544 |
結束質量（g） | 7.563 | 17.3596 | 6.4462 | 17.7745 | 6.5319 | 6.564 | |
總液量（ul） | 3021.40 | 3001.40 | 3023.60 | 3000.70 | 3028.90 | 2990.40 | |
測試時間（min） | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | |
測試流速（ul/min） | 302.14 | 300.14 | 302.36 | 300.07 | 302.89 | 299.04 | |
相對偏差 | 0.71% | 0.05% | 0.79% | 0.02% | 0.96% | 0.32% | |
測試結論 | 相對偏差<2% | ||||||
備注 | |||||||
6、產品清單
名稱 | 單位 | 數量 |
WH-CPS-06連續注射灌流系統 | 臺 | 1 |
電源線 | 根 | 1 |
注射器 | 個 | 選配 |
質檢報告 | 份 | 1 |
合格證 | 份 | 1 |
說明書 | 份 | 1 |
保修卡 | 份 | 1 |
