晶圓顯影過程是光刻工序中必不可少的步驟，顯影過程已經經歷了幾十年的創新和進步。那么常見的顯影方式有幾種？顯影液的種類有哪些？顯影的機理是什么？顯影主要的控制因素有哪些？

什么是顯影？

顯影（photoresist developing），顯影是將顯影液應用于曝光后的光刻膠。顯影液是一種化學溶劑，作用是洗去光刻膠中被曝光或未被曝光的部分，從而在晶圓上得到出所需的圖案。

具體來說：

在正膠中，曝光部分在顯影過程中會被洗去。

在負膠中，未曝光部分在顯影過程中會被洗去。

顯影液的顯影機理

正膠

當正膠受到曝光時，光敏基團發生光化學反應，會生成酸性基團，放出氮氣，酸性基團與顯影液反應，光刻膠的結構被破壞，因此曝光后的光刻膠便被洗去。由于曝光后的光刻膠含有很多酸性基團，所以顯影液一般為微堿性的溶液。

負膠

當負膠受到曝光時，由于光敏基團的反應，光刻膠中的聚合物分子會交聯為網狀結構，使得曝光后的光刻膠在結構上更加穩定和不易溶解。顯影液會溶解掉未被曝光（未交聯）的光刻膠，而曝光區域的光刻膠則保持不變。

常見的顯影方式

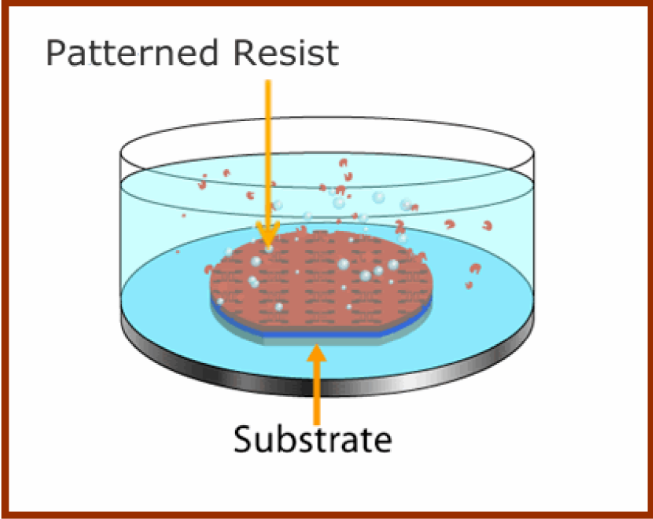

浸泡式顯影：

操作：在浸泡式顯影中，晶圓完全浸沒在顯影液中一段固定的時間。

優點：

過程簡單。

可以獲得均勻的顯影效果，因為整個晶圓都被顯影液均勻地覆蓋。

通常用于實驗室和研究環境，因為它容易實施且不需要復雜的設備。

缺點：

不適合于大規模生產，因為需要大量的顯影液。

顯影液可能被污染，尤其是在連續顯影多個晶圓的情況下。

控制因素：溫度，時間，濃度，顯影液流動性。同一種顯影液，溫度越高，濃度越大，攪拌越劇烈，顯影速率越快。

噴淋式顯影：

操作：噴灑式顯影使用專門的設備，將顯影液以霧化的形式均勻地噴灑到晶圓表面。

優點：

高效且節省顯影液。因為只有需要的顯影液量被噴灑到晶圓上，所以浪費很少。

可以提供非常均勻的顯影效果，顯影時晶圓一邊噴灑一邊轉動。

更適合大規模生產，因為它可以快速、連續地處理多個晶圓。

缺點：

需要更復雜的設備和更精細的工藝參數控制，以確保噴灑是均勻的。

如果噴灑不均勻，可能會導致顯影效果不一致。

控制因素：溫度，時間，濃度，噴灑壓力，流量，晶圓轉速等。

顯影液種類

正性顯影液：TMAH，NaOH，AZ 400K ，AZ 826 MIF，AZ ECI 3027等

負性光刻膠：AZ 326 MIF Developer、AZ 726 MIF Developer，AZ 826 MIF Developer等。

上面列舉的只是常見的顯影液，一般要根據不同的光刻膠，不同的分辨率，不同的膠厚來選擇合適的顯影液。
